****產品概述

長軸液下泵（高溫液下泵 680度定制）為單級立式懸臂式離心液下泵，其軸承不和液體接觸，適合于輸送含有35%以下顆粒固體顆粒，有腐蝕性液體，用于石油，化工、化肥、造紙工業、煉鋼廠及自來水等工業部門。

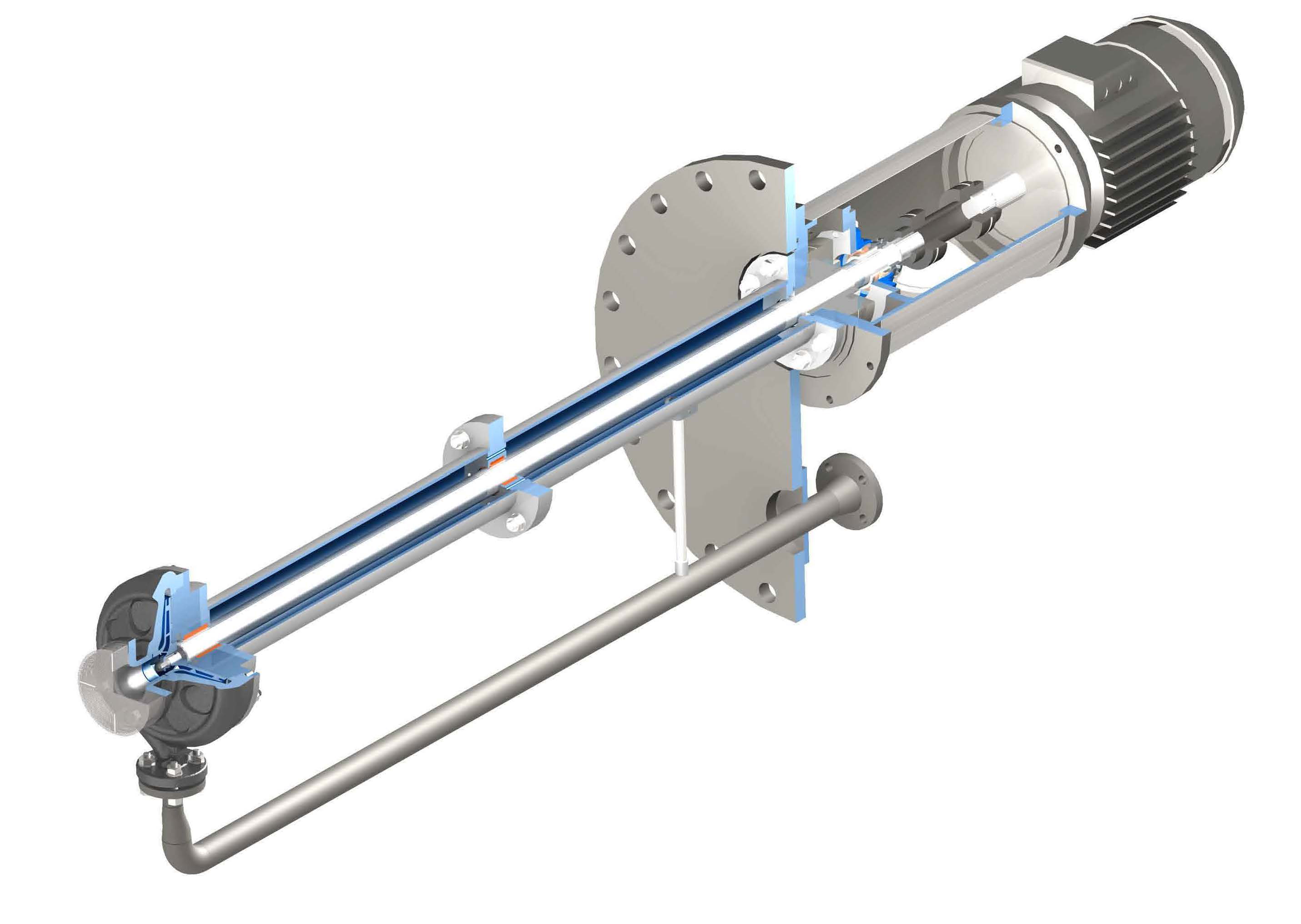

長軸液下泵（高溫液下泵 680度定制），主要由泵體、泵蓋或護板、葉輪、軸承體部件、安裝板、出液管等組成。泵體固定在支架上，支架上安放軸承體，軸承體上下分別設有雙列圓錐滾子軸承和單列圓柱滾子軸承，軸承體上安裝電機座，可采用直聯傳動，通過改變泵軸轉速，以滿足不同工況要求。泵的轉向，從驅動端看泵，泵為逆時針方向轉動。
本系列的性能范圍：流量為7-380m/h，揚程為10-400m。
根據輸送介質對泵腐蝕的情況，用戶可選用于過流部分材質，泵與介質接觸的主要零件材質有0Cr18NI9ti、1Cr18NI9ti、0Cr18Ni12Mo2Ti、1Cr18Ni12Mo2Ti、0Cr18Ni12Mo3Ti、J-1合金、CD4MCu、20Cb3等材質。
本系列液下泵的懸臂長（指底板到葉輪中心）為1-50m，用戶在訂貨時根據需要選取。

****性能參數

型號	流量 m3/h	揚程 m	轉速 r/min	電機功率 Kw
7CZYXB30-4	7	30	1450	4
10CZYXB18-4	10	18	1450	4
10CZYXB30-4	10	30	1450	5.5
15CZYXB18-4	15	18	1450	5.5
15CZYXB30-4	15	30	1450	7.5
20CZYXB40-4	20	40	1450	22
20CZYXB70-4	20	70	1450	30
25CZYXB20-4	25	20	1450	7.5
27CZYXB20-4	27	20	1450	7.5
30CZYXB30-4	30	30	1450	11
45CZYXB20-4	45	26	1450	11
54CZYXB20-4	54	20	1450	15
54CZYXB35-4	54	35	1450	15
50CZYXB50-4	50	50	1450	30
60CZYXB80-4	60	80	1450	45
90CZYXB20-4	90	20	1450	30
100CZYXB38-4	100	38	1450	30
100CZYXB26-4	100	26	1450	30
110CZYXB25-4	110	25	1450	30
150CZYXB25-4	150	25	1450	45
180CZYXB32-4	150	32	1450	54

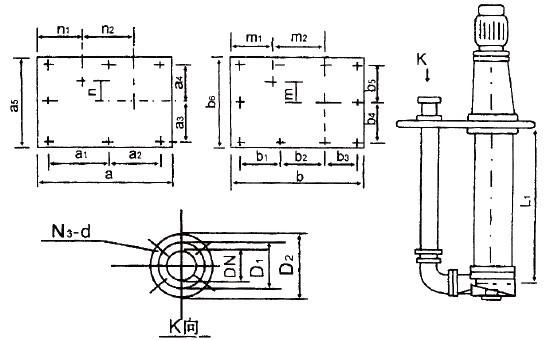

****安裝尺寸圖

型號	DN	D1	D2	L1	a	a1	a2	a3	a4	a5	n1	n2	n	n2-d
7CZYXB-30	25	100	130	≤1600	580	260	260	220	220	500	110	231	101	4-Φ14
7CZYXB-40	25	100	130	≤1600	580	260	260	220	220	500	110	231	101	4-Φ14
10CZYXB-18	40	110	140	≤1600	650	295	295	220	220	500	110	287	96.2	4-Φ14
15CZYXB-18	40	110	140	≤1600	650	295	295	220	220	500	110	287	96.2	4-Φ14
30CZYXB-30	50	130	160	≤1600	830	390	390	280	280	610	155	400	0	4-Φ14
25CZYXB-20	50	130	160	≤1600	690	315	315	230	230	520	127	303	158	4-Φ14
27CZYXB-20	50	130	160	≤1600	690	315	315	230	230	520	135	295	90	4-Φ14
54CZYXB-20	80	150	185	≤1600	100	520	520	371	371	800	225	500	0	4-Φ18
15CZYXB-30	50	130	160	≤1600	580	260	260	220	220	500	110	231	101	4-Φ14
50CZYXB-50	65	130	160	≤1600	746	338	338	282	282	625	100	440	0	4-Φ18
型號	DN	D1	D2	L1	b	b1	b2	b3	b4	b5	b6	m1	m2	m	n2-d
90CZYXB-20	80	150	185	≤1600	940	294	294	294	326	326	710	180	185	400	4-Φ18
90CZYXB-25	100	180	220	≤1600	940	294	294	294	326	326	710	180	185	400	4-Φ18
100CZYXB-25	100	165	195	≤1600	940	294	294	294	326	326	710	118	205	400
