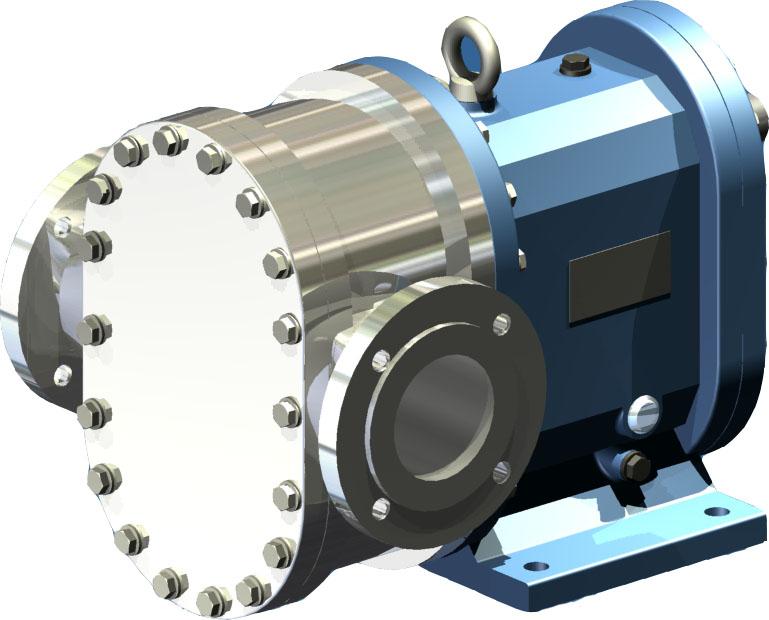

HZB型活塞轉子泵

一、概述

　　HZB型活塞轉子泵（可以定制高溫500度活塞HZB型活塞轉子泵）是在深入研究吸收國外先進技術的基礎上，依照我們目前化工原料輸送的實際要求研制開發的一種旋轉容積泵。通過泵體中主、從動轉子輪的相互嚙合，以及轉子輪和泵體孔的配合，在泵體中形成一個個密封空腔，在轉子輪轉動時，這些密封空腔連續向前移動，推動密封腔中的液體到出口排出，實現輸送液體的目的。

二、結構特點

　　該系列泵采用外支撐結構，轉子輪兩端處于同一壓力腔中，軸向力可以自行平衡。兩端軸承采用外裝式，單獨采用潤滑油（脂）潤滑，因而不受輸送介質的影響，兩轉子輪間用一對同步齒輪驅動，轉子輪面不接觸，而留有一微小間隙，介質中的雜質并不能對轉子輪齒面產生直接的磨損（除沖刷外）。

    一般在泵出口需要安裝內流式安全閥，當排放壓力超過額定值時，有一定保護作用。泵體上的進出口方向有二種，一為水平出；二為水平進，垂直向上出；用戶可根據自己需要選擇。

1、輸送液體平穩、無脈動、無攪拌、振動小、噪音低。

2、有很強的自吸性能，多相混輸時，含氣率不高于80%，含沙量不高于500g/m3.

3、外置軸承結構，采用獨立潤滑，可以輸送各種非潤滑性介質。

4、采用同步齒輪驅動，二轉子之間不接觸，即使空轉也無妨，可以定制24小時空轉泵。

5、泵體可以帶加熱套，可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質（一般顆粒直徑小于0.12-0.2mm)

6、正確的選用材料，甚至可以輸送很多有腐蝕性的介質。

7、自平衡結構，轉子上沒有軸向力。

8、軸端針對物料采用合適密封，具有壽命長、泄漏少、適用范圍廣的特點。

　　三、性能范圍

　　1、最高工作壓力4.0MPa。

　　2、流量范圍 1～2500m3/h。

　　3、溫度范圍-20～500℃。

4、介質粘度 3000000CP以上。

5、最高自吸9米高度。

四、應用范圍

環保(污水、自吸排污、無堵塞排污，自吸無堵塞排污、藥劑、懸浮液、糞肥、肥料溶液，泡沫液等。)

石油化工(稠油、重油、汽、液、固三相原油、油泥、瀝青、油脂、潤滑油、各種催化劑、多元醇、化纖料漿、汽油、柴油、航空煤油、抽油、自吸油等。)

日用化工(AES、LAS、ADS、K12、甘油、管道、山梨醇、脂肪醇、硫酸酯、洗面奶、洗發精、洗潔精、沐浴露、護膚霜、牙膏、肥皂、洗衣粉料漿、耐腐蝕化工等。)

精細化工(染料、顏料、各種中間體、漿料、化工助劑、皮革助劑、硅油、粘膠劑、皮鞋油、懸浮液、各種膠體料。)

涂料(油漆、涂料、石灰漿、油墨、濃漿、絕緣漆、樹脂、助劑、有機溶劑等。)

食品(巧克力、煉乳、酸奶、蜂蜜、果醬、冰淇淋、輸送、牛奶、酵母泥漿、果汁、果凍、調味品、酒糟、大豆蛋白等。)

醫藥(膏、浸藥、藥乳液、藥丸糊、糖漿、保健品、藥劑等。)

造紙(紙漿、膠粘劑、助劑、涂料、聚丙烯酰胺、碳酸鈣混合物等。)

化纖(化纖粘膠漿糊、維綸漿料、腈綸漿料、氨綸漿料、聚酯切片、滌綸丙綸、人造纖維、功能性纖維等。)

船用(船舶污水、燃料油、各種粘稠抽油、粘稠污泥。

HZB型活塞轉子泵安裝

1聯軸器的安裝

在安裝聯軸器時，須通過傳動軸端頭的螺紋孔用專用工具將其壓入傳動軸，不可用鐵錘敲擊聯軸器。

2泵傳動軸與電機的對準

兩聯軸器允許的最大不同軸度公差范圍（標準安裝）；

——徑向偏移量：1%（最大外徑）

——偏移角度：≤1°30′

對于泵總成（包括驅動裝置和底座），在出廠已經調整好，將泵安裝在地基以后，應取下聯軸器罩檢查泵軸與驅動軸的同軸度（如果地基不平，安裝后底卒彎曲，將造成很大危險）。

3旋轉方向

泵的旋轉方向在標牌上已標明，泵的旋轉方向決定了介質的輸送方向。如需改變方向，必須得到制造商或供應商的同意。

4壓力

泵的壓力在泵的出廠前都已經測試并標注于銘牌上，用戶在選泵時須考慮泵的壓力與周邊的附件系統的相適配。

5管路系統

當停止運行時， 與排出體和吸入室連接的管道里應保留一定量的介質，以便在啟動時對密封裝置起到潤滑作用，或用清水沖洗機械密封件。

在泵的安裝前，清洗干凈與泵連接的管道。

必須保證在連接上管道后沒有額外的力施加在泵體上。即在連接管道下進出口時保證不影響泵與底座的連接螺栓。

必須保證管路的振動沒有損壞泵體的危險。

6軸封

必須定期檢查軸封和O型密封圈，若有磨損損壞或老化就及時更換，所需另配件可與制造商聯系或咨詢。

7接電

有關電方面的工作，須由電氣技術人員按照有關規定進行。

HZB型活塞轉子泵使用注意事項以及操作規程

一、啟動前的注意事項：

　　檢查齒輪箱內的油量是否正常，觀察透明油標，油存量以油標視窗一半為宜，潤滑油應定期更換，一般情況下，運轉4000小時后要全部更換。

　　啟動前打開管道所有進、出口閥門，當介質流入腔體內，用手轉動泵后無異常，即可先點動，確認泵轉向和介質流動后，才開始正式運行，嚴禁空泵運轉。當泵達到正常轉速后，

　　觀察泵的壓力指標。

　　當泵安裝位置有吸程要求時，應在泵的進口管道和泵腔內注滿物料。

　　當工藝流程要求對介質加熱或冷卻時，開泵前應先開通加熱或冷卻裝置，加熱能源一半先提前10分鐘開通，然后開泵。

　　裝有冷卻水機械密封泵，在開機前必須先開啟冷卻水，并確保開機后無斷流現象，否則機械密封即刻損壞。

　　二、運行

　　1、 泵在運行過程中，應注意電機功率及泵運轉情況，有異常應停泵查找原因。

　　2、 機械密封應無泄漏、發熱現象。

　　3、 用填料密封件的泵，允許每分鐘1~3滴，如泄漏量增大略微緊壓料環即可，無需拆裝。

　　4、 采用機械無級變速器時，在開機后根據數字顯示的轉速逐步調速，嚴禁停機時轉動調速盤，否則會損壞無極減速器。

　　5、采用變頻器調速的可使用手動調頻和自動控制兩種方法。

　　6、經常檢查泵和電機的發熱情況，當泵處于水冷卻狀態時，軸承溫升為40℃。當泵處于熱水保溫狀態時，軸承座溫度允許高于泵體溫度30℃。

　　7、不能用進口管路的閥門調節流量，避免產生氣蝕而造成泵的振動。

　　8、泵在運行時，嚴禁將進、出口閥門全部關閉。

　　三、停止1、停泵關閉進出口閥，易凝結物料排放清理。

　　2、泵在較長時間停用后，啟用前應先用手轉動聯軸器，手感有阻力，但能隨意轉動且輕重均勻。并注意辨別泵內有無磨擦聲和異物。

　　3、在泵與減速電機重新就位安裝時，應檢查泵軸與電機軸的同軸度，測量聯軸器的外圓上下左右片位不得超過0.1mm，否則會引起泵的振動，影響主軸壽命。

3維護保養

(1)檢查HZB型活塞轉子泵及管路及結合處有無松動現象。用手轉動轉子 泵，試看HZB型活塞轉子泵是否靈活。

　　(2)向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。

　　(3)擰下HZB型活塞轉子泵泵體的引水螺塞，灌注引水(或引漿)。

　　(4)關好出水管路的閘閥和出口壓力表及進口真空表。

　　(5)點動電機，試看電機轉向是否正確。

　　(6)開動電機，當HZB型活塞轉子泵正常運轉后，打開出口壓力表和進口真空泵，視其顯示出適當壓力后逐漸打開閘閥，同時檢查電機負荷情況。

　　(7)盡量控制HZB型活塞轉子泵的流量和揚程在標牌上注明的范圍內，以保證HZB型活塞轉子泵在最高效率點運轉，才能獲得最大的節能效果。

　　(8)HZB型活塞轉子泵在運行過程中，軸承溫度不能超過環境溫度35C，最高溫度不得超過80C。

　　(9)如發現HZB型活塞轉子泵有異常聲音應立即停車檢查原因。

　　(10)HZB型活塞轉子泵要停止使用時，先關閉閘閥、壓力表，然后停止電機。

　　(11)HZB型活塞轉子泵在工作第一個月內，經100小時更換潤滑油，以后每個500小時，換油一次。

　　(12)經常調整填料壓蓋，保證填料室內的滴漏情況正常(以成滴漏出為宜)。

　　(13)定期檢查軸套的磨損情況，磨損較大后應及時更換。

　　(14)HZB型活塞轉子泵在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。

　　(15)HZB型活塞轉子泵長期停用，需將泵全部拆開，擦干水分，將轉動部位及結合處涂以油脂裝好，妥善保管。
