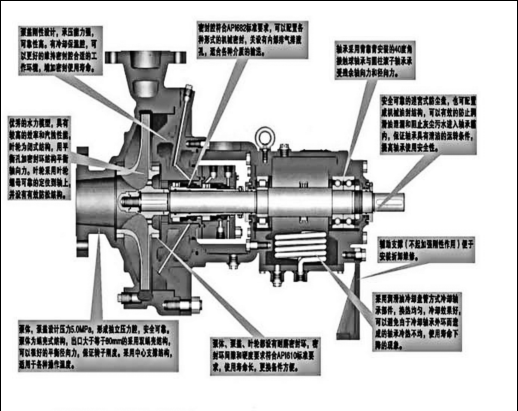

母液循環泵結構圖

母液循環泵結構圖

       CP型母液循環泵為臥式、單級、單吸離心泵，是參考 API610 標準要求設計。該系列泵在泵的支撐、軸承布置、預留接口、冷卻沖洗、腔體結構等方面嚴格按照標準設計。合理規劃，增強零部件的通用性，減少備品種類數量和維護時間。預留溫度、振動、壓力檢測接口，提升泵的監控智能化程度，提升設備可靠性系數。

       母液循環泵水力優良，型譜覆蓋全面，高效高抗汽蝕。并參考大量試驗數據結合水力分析軟件進行優化，使得其水力性能達到當前國際領先水平。參考不同場合工況條件的差異，母液循環泵配備多種結構形式，以便在各工況下均有最佳配置，不同配置的泵其密封腔尺寸均為API 標準密封腔尺寸，可以設置不同的密封組合形式。
