加氯泵的結構和工作原理

加氯泵的結構和工作原理

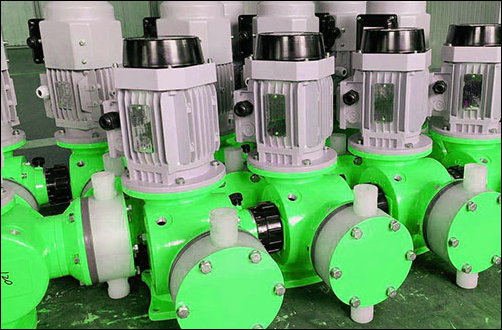

加氯泵的由電機、傳動箱、缸體等三部份組成。

加氯泵傳動箱部件是由渦輪蝸桿機構、行程調節機構和曲柄連桿機構組成；通過旋轉調節手輪來實行高調節行程，從而改變移動軸的偏心距來達到改變柱塞（活塞）行程的目的。

缸體部件是由加氯泵頭、吸入閥組、排出閥組、柱塞和膜片件組成。

加氯泵的工作原理

電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。當柱塞向后死點移時，泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在柱塞向進一步運動時排出。在泵的往復順還工作形成連續有壓力、定量的排放液體。

加氯泵流量調節

泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變弓型連桿間的間距，改變柱塞（活塞）在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定柱塞行程，精確率為95%。

加氯泵產品說明：

材料

泵頭:  PVC, PTFE

隔膜: PTFE

單向閥: S PVC, PTFE

閥球: ZrO2, , 陶瓷

工作條件

環境溫度: -30℃ ---80℃

產品描述

流量范圍:0-1800 L/H

壓力范圍: 0-10 MPA

電機功率: 370W,750W, 1.1KW, 1.5KW,/  110V/220V / 380V / 420V

驅動系統: 兩相、三相標準電機或防爆電機

防護等級: IP55

流量控制:手動控制, 自動控制(接收4-20mA 信號

加氯泵產品特點：

1. 操作穩定，機械驅動隔膜。

2. 密封性好，無泄漏，裝配維修簡單。

3.它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。

4.流量調節能夠調節沖程長度或電機頻率。

5.隔膜為多層復合結構壓制而成，一層超韌性Teflon耐酸薄膜，二層EPDM彈性橡膠，三層3.0mmSUS304支撐鐵芯，四層采用強化尼龍纖維補，五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜適用壽命
