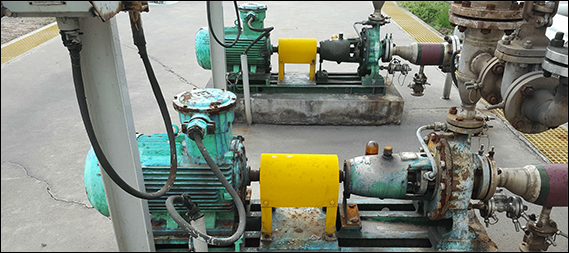

PX泵PX輸送泵PX計量泵

PX泵PX輸送泵PX計量泵



PX泵PX輸送泵產品參數



〓〓〓流量：Q= 0.1~2050 (m³/h)



〓〓〓揚程：H=3~150 (m)



〓〓〓轉速：n=1450/2900rpm



〓〓〓溫度：T=-20~250℃



〓〓〓比重：γ≤1.85



〓〓〓口徑：50~350mm



產品結構

〓〓〓單級單吸臥式離心泵結構，通過泵體與軸承箱體的聯接將泵蓋固定夾緊在中間，泵蓋用止口與軸承箱定位



〓〓〓泵體采用軸向吸入，徑向排出，腳支承式，可直接固定在底座上，軸承箱體尾部用懸架支架支撐在底座上



〓〓〓葉輪有閉式、開式結構, 用背葉片和口環平衡軸向力



〓〓〓葉輪與軸為鍵連接，采用特殊的葉輪螺母鎖緊方式，運轉或停泵時介質倒灌時防止葉輪螺母松脫



〓〓〓泵體、泵蓋、軸承箱體及密封端蓋的沖洗和冷卻接口均采用錐管螺紋，增加了管路密封可靠性，軸承選用滾動軸承，油潤滑，加大油池容積



〓〓〓泵的結構設計為后開門形式，檢修時不移動泵進出口接管(即泵體不動)，就可以移出葉輪、軸、軸封和軸承部件，折卸方便



〓〓〓軸封箱的大錐形空腔，使機械密封處于寬敞的空腔中，同時還和背葉片，空腔內壁的導流葉片配合，在軸封箱內形成的自沖洗流場，從而無需接外沖洗液，實現自沖洗;還將摩擦副面上產生的熱量迅速帶走，避免介質中固體顆粒(<5%)在旋轉環與靜環接觸面上的積聚，減少磨損，延長了機械密封的壽命







　　應用



廣泛應用于化工、石油化工、冶金、電力、醫藥、食品、塑料發泡、工業鍋爐等行業，在輸送高壓力、高溫度、高黏度的介質時運用方面好�？梢愿鶕�(jù)用戶要求，可以做成保溫、加熱、降溫的結構，達到用戶的適用要求。





　　PX計量泵特點



　　密封無泄漏，液壓驅動隔膜，免維護。



　　高精度進出口單向閥。



　　　　PX計量泵內置可調壓力放氣安全閥，限位自動補油閥，確保計量精度。



　　雙隔膜/帶破裂報警功能。（選配）



　　PTFE材質隔膜、壽命≥8000小時;金屬隔膜>3000小時。



　　手動/自動/數字變頻調節流量。



　　泵在運行和停止?fàn)顟B(tài)均可調節流量，精度≤1%。



　　最大吸程2.0m水柱。



　　介質溫度：PTFE隔膜≤120℃，金屬隔膜≤200℃。



　　　　PX計量泵多種泵頭材質可選：PTFE、PVDF、304、316L及20#合金哈C等。



　　最大適用介質粘度<2000CP。
