合成液泵（合成液輸送泵）結構圖

合成液泵（合成液輸送泵）結構圖

合成液泵（合成液輸送泵）性能范圍：

口徑：25～400mm，流量：5.5～2600m3/h，揚程：16～250m，

工作壓力：,5.0 MPa

工作溫度：-80℃～ +450℃

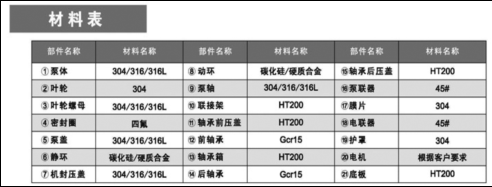

合成液泵（合成液輸送泵）結構圖：

產品優點：

合成液泵（合成液輸送泵）是采用的標準管路按API規范設計。葉輪可用閉式、半開式、開式三種�？奢斔颓鍧�，含顆粒，含少量氣體介質。也可輸送高溫、低溫、強腐蝕介質。葉輪設有平衡孔加耐腐環，平衡軸向力。

合成液泵（合成液輸送泵）泵體和軸承架用中間連接段連接。根據不同的工況條件，中間連接段可采用不同的材質，避免輸送強腐蝕介質時軸承架、軸承嚴重腐蝕。同時中間連接段設有水冷腔，通冷卻循環水，阻隔高溫介質將高溫傳到軸承上。

密封形式可采用填料密封，單、雙端面機械密封，集裝式單端面機械密封。根據不同情況和用戶對冷卻與沖洗要求，密封可按API682設計規范從案中選用。

軸承架設計有空冷散熱片、風冷風扇、水冷腔三種形式，用戶可根據使用工況選用。軸承由油環從油箱里濺稀油潤滑。油箱內的油由水冷腔的水冷卻，軸承內的熱由冷水帶走，以保證軸承隨時處于正常工作狀態

合成液泵（合成液輸送泵）產品用途：

可輸送各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液；各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液；各種鹽溶液；各種液態石油化工產品、有機化合物以及其它有腐蝕性的液體。該型泵適用于煉油廠、石油化學工業煤加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等。從電動機端看，泵的旋轉方向?yàn)轫槙r(shí)針方向旋轉。

合成液泵（合成液輸送泵）性能范圍：

口徑：25～400mm，流量：5.5～2600m3/h，揚程：16～250m，

工作壓力：,5.0 MPa

工作溫度：-80℃～ +450℃
