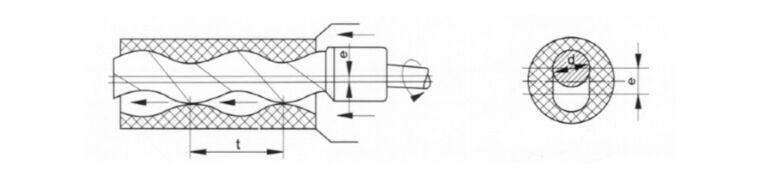

輸漿泵工作原理圖

輸漿泵工作原理圖

輸漿泵屬推進式容積泵，主要部件是轉子和定子，轉子是一個大導程大齒高和較小螺旋內徑的螺桿(轉子)定子是與之相配的雙頭螺線和螺套，這樣在轉子和定子問形成了儲存介質的空間，當轉子在定子內運轉時，介質沿軸向由啜入端向排出運動。

輸漿泵與其他泵類的優勢比較

1、與離心泵相比輸漿泵無需安裝閥門，流量是穩定的線性流動；

2、與柱塞泵相比輸漿泵具有自吸能力強、吸入高度強；

3、與隔膜泵相比輸漿泵可輸送各種混合雜質含有氣體及固體顆�；蚶w維的介質，也可輸送各種腐蝕性物質；

4、與齒輪油泵相比，輸漿泵可輸送高粘度的物質；

5、與柱塞泵，隔膜泵及齒輪泵不同的是，輸漿泵可用于藥劑填充和計量。

工作特點：

egbdtfvg   定子與轉子接觸的螺旋封將收入腔與排出腔完全分開，使泵具有閥門]的隔斷作用。

egbdtfvg   可實現液、氣、固體的多相混輸。

egbdtfvg   泵內流體流動時容積不發生變化，沒有湍流攪動和脈動。

egbdtfvg   彈性定子形成的容積腔能有效地降低輸送含固體顆粒介質的磨耗。

egbdtfvg   輸入介地粘度可達5000MPa?.?S含固量可達50%。

egbdtfvg   流量與轉速正比，借助調速器可實現量的自動調節。

egbdtfvg   泵可以正反輸送
