液氮循環泵運行原理和工作過程

液氮循環泵運行原理和工作過程

 液氮循環泵是一種低溫液氮，借以提高低溫液氮的壓力，達到輸送低溫液氮的目的。常用做主冷凝蒸發器中低溫液氮循環泵，并列布置的上、下塔之間的工藝液氮循環泵，內壓縮流程的產品液氮循環泵和貯罐用液氮循環泵。它可以分為離心式液氮循環泵與柱塞式液氮循環泵兩大類。柱塞式一般用于壓送小流量、高壓力的液體。離心式液氮循環泵在大、中型低壓空分裝置中，如米時制氧機上被廣泛使用。離心式液氮循環泵又分為單級和多級。泵殼內具有一個葉輪的泵稱單級泵；泵殼內串聯多個葉輪的稱多級泵。

離心式液氮循環泵的工作原理與離心水泵相同，它利用離心力使液體的壓力升高而達到輸送的目的。在液氮循環泵的工作溫度下，低溫液氮與常溫下的水的物性比較接近，所以水泵的工作原理也適合于液氮循環泵。對于低溫液氮循環泵，其工作介質雖然是一種沸點很低，極易揮發的液體，但在良好的保冷條件下，低溫液氮是一種流動性好，十分清潔的流動介質，它的流動規律和一般流體基本相符。低溫液氮經過離心式液氮循環泵后所獲得的能量叫泵的揚程，通常用液柱為單位。 但是，它是處在低溫下工作，并且低溫液氮是產品，又是強烈的助燃劑，所以在操作液氮循環泵時，有特殊的要求。首先要注意使泵達到其額定流量、揚程、轉速、功率和效率等。在啟動前，必須用低溫液氮充分冷卻液氮循環泵。打開泵上部的排氣閥和泵底部的排放閥，見排放管結霜有液體后，關閉二閥。

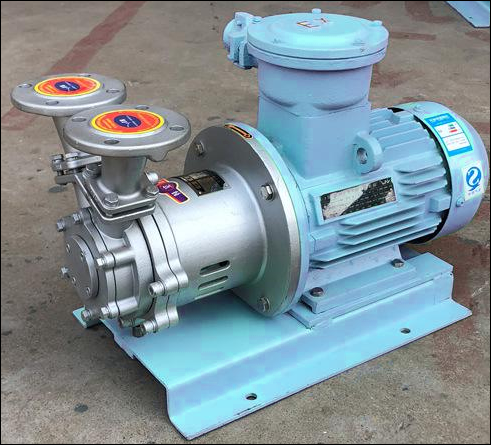

液氮循環泵

液氮循環泵的構造及工作過程

液氮循環泵作為空分裝置中的組成部分，用來循環低溫液氮或從貯槽中抽取低溫液氮壓入汽化器，汽化后的氣態氧在壓力下輸送給用戶。

以DB28/150型液氮循環泵為例介紹液氮循環泵的構造及工作過程。

1DB28/150型液氮循環泵的主要構造DB28/150型液氮循環泵主要由機座、傳動機構、十字頭組件、泵體、缸套和柱塞、泵頭和 排液閥、密封填料、液體過濾網等八大部分組成。

2.DB28/150型液氮循環泵在裝備中的工作流程簡介貯液器中的低溫液氮通過通．9閥吸人液氮循環泵，通過液氮循環泵加壓后大部分由低溫液氮排出口排出，氣化后充人氣瓶，少部分低溫液氮在泵體中由于柱塞運行產生的摩擦熱升溫蒸發氣化，由通-1O閥排人貯液器中冷卻。
